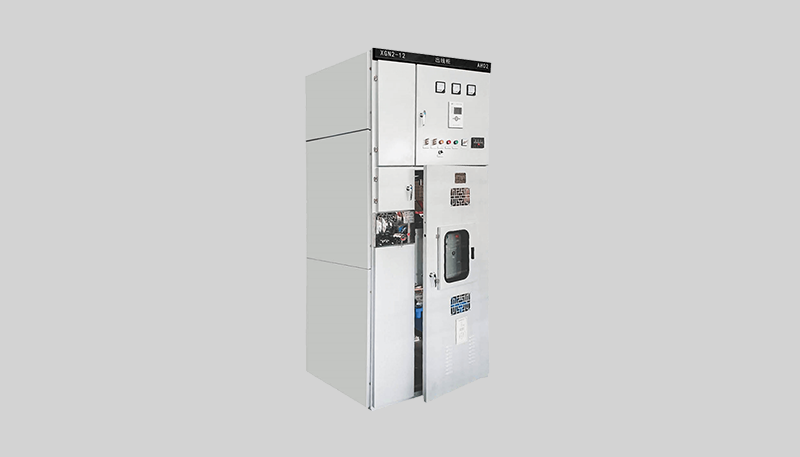

高壓開關柜（又稱成套開關柜或成套配電裝置）：是以斷路器為主的電氣設備；是指生產廠家根據電氣一次主接線圖的要求，將有關的高低壓電器（包括控制電器、保護電器、測量電器）以及母線、載流導體、絕緣子等裝配在封閉的或敞開的金屬貴體內，作為電力系統中接受和分配電能的裝置。

一、高壓開關柜正常使用條件

1、環境溫度：

周圍空氣上限不超過40℃；下限一般地區為-5℃，嚴寒地區可以為-15℃。環境溫度過高，金屬的導電率會減低，電阻增加，表面氧化作用加劇；此外，過高的溫度，也會使柜內的絕緣件的壽命大大縮短，絕緣強度下降。反之，環境溫度過低，在絕緣件中會產生內應力，最終會導致絕緣件的破壞。

2、海拔高度：一般不超過1000米。

3、環境濕度：日平均值不大于95%，月平均值不大于90%

4、地震烈度：不超過8度

5、其他條件：沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動場所

二、高壓開關柜的組成

三、高壓開關柜內電器元件

一次電器元件（主回路設備）

電流互感器：CT 如 LZZBJ9-10

電壓互感器：PT 如 JDZJ-10

接地開關：如 JN15-2

避雷器（阻容接收器）

隔離開關：如 GN19-12、GN30-12、GN25-12

高壓斷路器：如 少油型（S ）、真空型（Z ）、SF6型（L ）

高壓接觸器： 如 JCZ3-10D/400A型

高壓熔斷器：如 RN2-12、XRNP-12

變壓器：如SC(L)系列干變、S系列油變

高壓帶電顯示器：如 GSN-10Q型

絕緣件： 如 穿墻套管、觸頭盒、絕緣子、絕緣熱縮（冷縮）護套

主母線和分支母線

高壓電抗器：如 串聯型CKSC和起動電機型：QKSG

負荷開關：如 FN26-12(L)、FN16-12(Z)

高壓單相并聯電容器：如 BFF12-30-1等。

二次元件（二次設備或者輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備），常見的有如下設備：

1.繼電器 2.電度表 3.電流表

4.電壓表 5.功率表 6.功率因數表

7.頻率表 8.熔斷器 9.空氣開關

10.轉換開關 11.信號燈 12.電阻

13.按鈕 14.微機綜合保護裝置等特別注意！

當設備需要檢修，開關柜需要轉至檢修狀態時，應使用三相接地線掛在出線銅排上，掛接地線前應注意核對確認設備開關后柜門，防止誤入帶電間隔，以及使用高壓驗電器驗明確無電壓。手車室：

1.手車軌道：為手車在柜內移動時提供導向和定位作用

2.靜觸頭隔板：手車在試驗位置和工作位置的移動過程中，遮擋上、下靜觸頭盒的活門，自動相應打開或閉合，形成隔室間有效的隔離。

1.手車底盤：支持?jǐn)嗦菲鞅倔w，使斷路器在試驗/工作位置移動，以及配合檢修小車將斷路器從手車室中拉出；

2.手車底盤鎖環：鎖住手車底盤在手車內；

3.手車移動搖桿及移動操作插口：用于斷路器在試驗/工作兩個位置的移動操作，將移動搖桿插入后，順時針為將斷路器推進，逆時針為將斷路器搖出；

4.斷路器本體操作面板：本體分合閘狀態指示（本體分合閘狀態的機械指示，是判斷斷路器分合狀態的最準確標識）；

5.手動分合閘按鈕：只要斷路器已儲能，就可以通過此按鈕進行分合閘操作；

6.本體儲能狀態指示：已儲能、未儲能的機械指示；

7.手動儲能器：當自動儲能回路無法動作時，可將手動儲能桿插入，進行手動儲能；

8.斷路器合閘次數指示：顯示斷路器合閘的次數。

9.二次插件：斷路器本體狀態與繼電器儀表室的連接樞紐，若插不上，則斷路器分合閘狀態無法反映到繼電器儀表室操控面板及集控DCS上，無法使用繼電器儀表室操控面板及集控DCS對斷路器進行分合閘操作；

10.三相滅弧柱及上、下口動觸頭：接通和斷開一次回路的主要部分。
